Zupełna nowość! Jedyny taki na rynku sterownik efektownego zapalania żarówek LED 12V, taśm LED 12V, modułów LED 12V, diod LED itp. Sterownik o bardzo dużych możliwościach, trybów pracy, ustawieniach itp.

Dodaj niesamowitej dynamiki przy włączaniu oświetlenia LED.

Sterownik uniwersalny z ustawianą docelową liczbą kanałów od 5 do 12.



Zachęcam do obejrzenia filmików demo poniżej.



Filmik zapalania regularnego z efektem wstępnym:





Zapalanie losowe z efektem wstępnym:





Zapalanie płynne regularne:

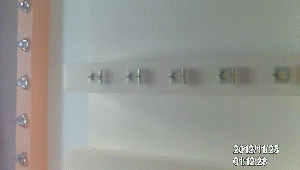

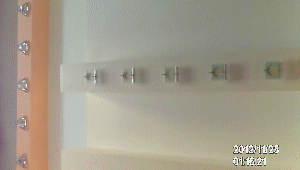

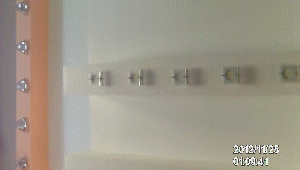

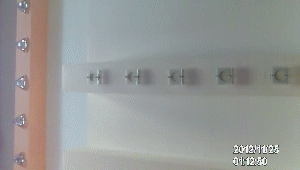

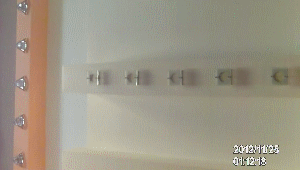

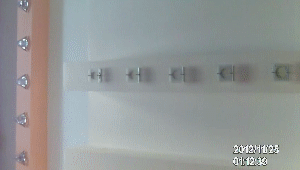

Przykłady efektów na linijce diodowej:



Zapalanie losowe z efektem wstępnym:

Zapalanie regularne:

Zapalanie regularne z nieliniowością szybkości:

Zapalanie regularne z większą nieliniowością szybkości:

Zapalanie regularne z efektem wstępnym:

Zapalanie losowe:

Zapalanie losowe:

Sterownik działa na zasadzie takiej, że po włączeniu napięcia przed zaświeceniem wszystkich sekcji sterownik "robi" efekt dynamiczny. Po efekcie wszystkie punkty świetlne świecą standardowo już normalnie. Sterownik powstał z myślą aby urozmaicić mało dynamiczne a wręcz statyczne włączanie żarówek LED 12V, taśm LED 12V itp. Włączanie od razu wszystkich sekcji, punktów świetlnych itp. jest mało atrakcyjne. Dlatego też dla dynamiki, urozmaicenia itp. powstał prezentowany sterownik z dużymi możliwościami.



Podstawowe parametry:

Zasilanie 12V. Obciążalność do 1A na kanał. Pobór mocy przez sam sterownik to  tylko 0,25W.



Sterownik jest uniwersalny i efekty będą działały na punktach w liczbie od 5 do 12. Wybór docelowej liczby sekcji (punktów) odbywa się poprzez zwarcie pinów wejścia wyboru. Liczba sekcji ustawiona zostanie podana przez diod LED w sterowniku poprzez mignięcie tyle razy ile jest ustawionych sekcji. Po ustawieniu sterownik sam się resetuje.







Możliwe tryby pracy wybierane zworkami (każdy wybierze coś dla siebie) :

1. Skokowy regularny
2. Skokowy regularny w efektem wstępnym
3. Skokowy losowy
4. Skokowy losowy z efektem wstępnym
5. Płynny regularny

6. Płynny losowy

Dla efektu losowego (zastosowano wysoce specjalizowany algorytm losowości) przy każdym włączeniu uzyskuje się inną kombinację. Dla tego trybu na próżno szukać jakiejś regularności :-)

 Dla każdego trybu potencjometrami montażowymi ustawia się szybkość zapalania oraz nieliniowość. Dodatkowo dla efektu płynnego ustawia się efekt rozmycia.

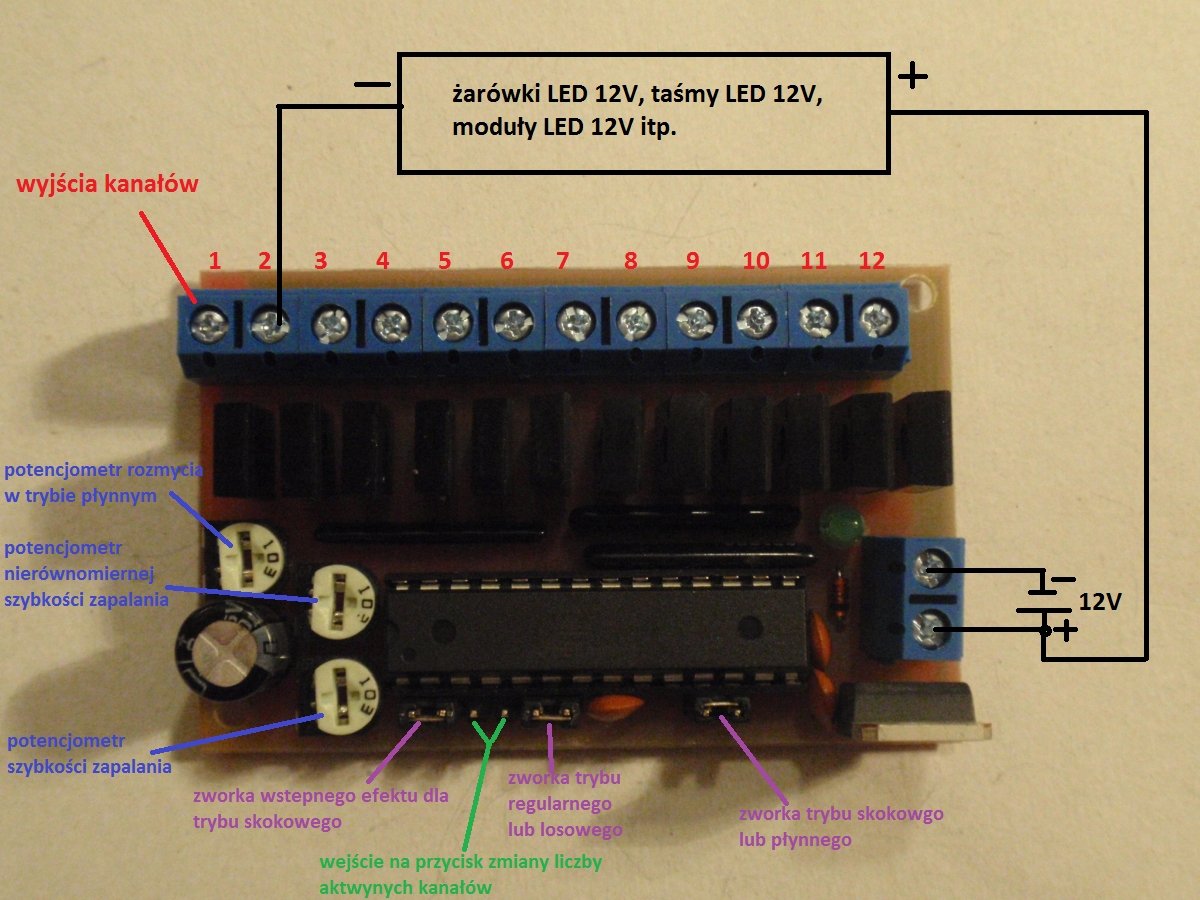

Zdjęcie z opisem (kliknij aby powiększyć):



Nowość na polskim rynku. Wymyślony i wyprodukowany w Polsce. Bardzo prosty w montażu i użytkowaniu sterownik sekcyjno - sekwencyjnej regulacji jasności diod led, taśm led, żarówek led 12V itp. Jasność uzyskuje się w stary sprawdzony sposób poprzez włączanie odpowiedniej liczby sekcji oświetlenia. Nie jest to sterownik PWM i nie trzeba się martwić o migotanie światła.

Kupiłeś energooszczędne żarówki LED ?

Ten sterownik jest przystosowany właśnie do takich żarówek LED aby jeszcze bardziej oszczędzać na prądzie. Zapalaj tyle żarówek ile chcesz i potrzebujesz a oszczędności się zwiększą. W przypadku zapalenia jednej żarówki oszczędność jest już 75% w stosunku do czterech. Potrzebujesz wysokiej jasności? Zapal 4 żarówki. Potrzebujesz półmrok? Zapal jedną i oszczędzaj. Bardzo proste sterowanie. Obejrzyj filmiki.

Uwaga: Nowoczesne żarówki LED mają w sobie elektronikę (stabilizację prądową) i nie zawsze można je ściemniać poprzez PWM! Sterowanie PWM dla żarówek led z elektroniką w środku może być nieskuteczne. Dlatego też prezentowany sterownik jest odpowiedni do ustawiania jasności poprzez zapalanie tylu żarówek ile się chce bez ich ściemniania.

animacja poglądowa (sterownika 5 kanałowego z innej aukcji)

Przykładowe filmiki pokazujący działanie sterownika (w formacie divx, ok. 2MB):

5 sekcyjny (na innej aukcji sterownik wystawiony)

4 sekcyjny

Przedstawiam sterownik cztero-sekcyjny, którego jestem konstruktorem.

Opracowałem go z myślą dostosowania istniejącej elektrycznej instalacji oświetleniowej (niskonapięciowej), do zapalania kilku niezależnych punktów oświetleniowych, jednym istniejącym załącznikiem światła.

Opis sterownika:

Układ jest przystosowany do pracy z napięciem 12V DC, typowym dla zasilania taśm, modłów i żarówek LED. Nic nie stoi na przeszkodzie aby był sterowany napięciem wyższym, do 20V lub 30V z zastosowaniem dodatkowego radiatora. Należy wtedy uwzględnić to napięcie przy doborze elementów oświetleniowych.

Sterownik potrafi uaktywniać do czterech niezależnych sekcji. Maksymalny prąd obciążenia w prezentowanym układzie to 1A dla każdej z sekcji (do 3A na zamówienie za niewielką dopłatą).

Płytka montażowa została zaopatrzona w śrubowe złącza ARK, dla szybkiego i wygodnego montażu przewodów, bez lutowania. Użytkownik ma dostępny również potencjometr montażowy, za pośrednictwem którego może wydłużać przerwy w aktywowaniu kolejnych kanałów/sekcji, według swojego uznania. Lewemu skrajnemu położeniu suwaka przyporządkowany jest najkrótszy czas przerwy, między załączeniami kolejnych sekcji.

Procedura nastawiania (obsługa sterownika).

Całość przebiega w dwóch krokach:

po prawidłowym podłączeniu zasilania i obciążenia (punktów świetlnych), oraz dokładnym sprawdzeniu przystępujemy do eksploatacji lub testów

- krok pierwszy, załączamy zasilanie, sterownik uaktywniał będzie kolejno poszczególne sekcje,

w chwili gdy załączy się oczekiwana ilość sekcji np. dwie, niezwłocznie wyłączamy zasilanie, sterownik zapamięta wtedy aktywną ilość sekcji,

- krok drugi, ponownie załączamy zasilanie, sterownik płynnie załączy zapamiętaną w kroku pierwszym ilość sekcji - dwie.

Do sterownika i żarówek LED należy podłączyć zasilacz o jak najmniejszej pojemności (gromadzeniu energii) aby zachować najlepsze sterowanie. Aby podczas wyłączenia zasilania żarówki jak najkrócej świeciły zgromadzoną energią z zasilacza.

(Uwaga. Na jednym filmiku gdzie jest 5 żarówek led czyli 5 sekcji realizacja została zrobiona na wersji sterownika 6 kanałowego do 6 sekcji na innej aukcji).

Zawsze można podłączyć mniej sekcji niż liczba kanałów. Przykładowo dla sterownika 4 kanałowego maksymalana liczba sekcji to cztery, ale można podłączyć trzy czy dwie sekcje i będzie równie sprawnie działał.

P R O D U K T

P O L S K I

PODSUMOWANIE:

- małe wymiary (3,5cm na 4cm na 2,2cm)

- zwarta budowa

- praca sterownika podzielona 4 kanały (sekcje)

- regulacja szybkości efektów

- obciążalność do 1A lub do 3A za dopłatą

- na innych aukcjach wersje sterownika do 6 i do 12 kanałów (sekcji).

- dobry stosunek ceny do możliwości

- diody, taśmy led, żarówki led można łączyć ze sterownikiem nawet na kilkunastometrowych przewodach

- do sterownika można podłączyć same diody (z rezystorami), taśmy LED, modyły LED, listwy LED itp.

- brak przycisków itp. Sterownaie jest automatyczne podczas włączenia zasilania

- bardzo wysoka sprawność działania

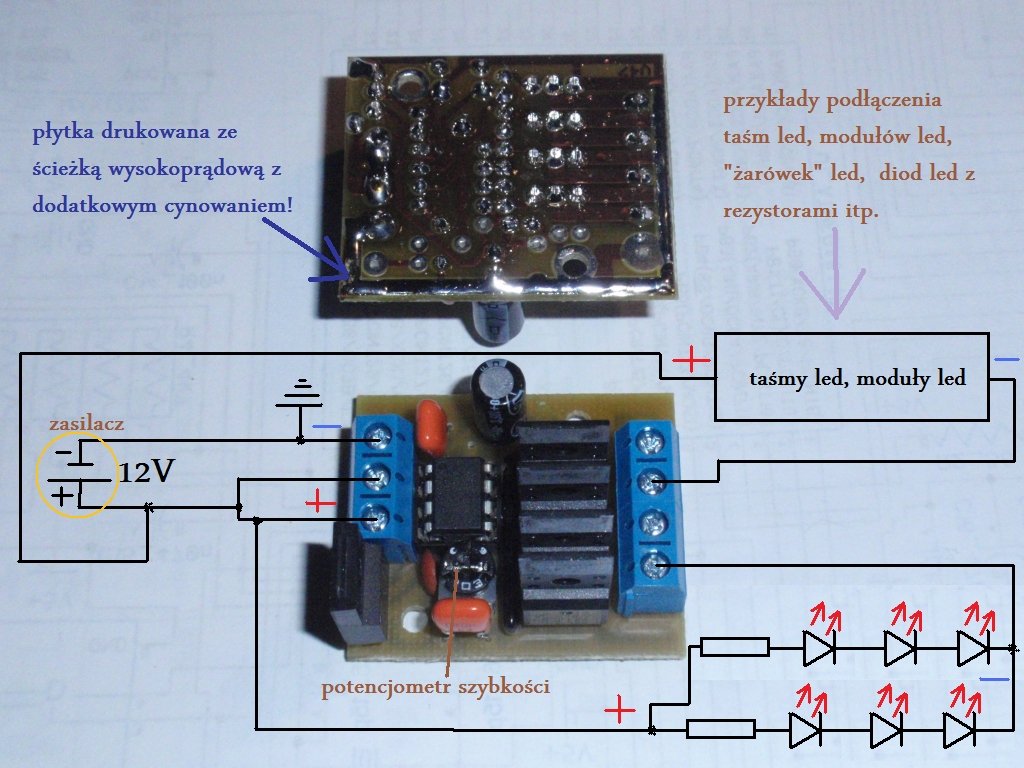

Kliknij zdjęcie, aby powiększyć.

Podsumowanie

• duża obciążalność do 1A na kanał (opcjonalnie do 3A na kanał na innej aukcji).
• zasilanie 12V
• regulacja szybkości
• możliwość podłączenia diod LED, taśm LED, modułów LED itp. 12V

NOWOŚĆ. Sterownik efektownego zapalania do 6 punktów świetlnych żarówek LED 12V, taśm LED 12V, modułów LED 12V, diod LED itp. Sterownik o bardzo dużych możliwościach, trybów pracy, ustawieniach itp.

Dodaj niesamowitej dynamiki przy włączaniu oświetlenia LED.

Zachęcam do obejrzenia animacji i filmików.

Animacja zapalania  i gaszenia w efektem nierównomierności:

Animacja wolnego zapalania i szybkiego gaszenia:

Animacja szybkiego zapalania i wolnego gaszenia:

Przykładowe filmiki z możliwościami ustawień osobno szybkości zapalania i osobno gaszenia z funkcję nierównomierności szybkości.

Sterownik działa na zasadzie takiej, że po włączeniu (włącznika przełącznika) zostaje uruchomiony efekt zapalania punktów świetlnych po kolei. Po ponownym przełączeniu (wyłączeniu włącznika, przełącznika) efekt zostaje wyłączony poprzez gaszenie po kolei w kierunku odwrotnym niż było zapalane. Sterownik powstał z myślą aby urozmaicić mało dynamiczne a wręcz statyczne włączanie żarówek LED 12V, taśm LED 12V itp. Włączanie od razu wszystkich sekcji, punktów świetlnych itp. jest mało atrakcyjne. Dlatego też dla dynamiki, urozmaicenia itp. powstał prezentowany sterownik z dużymi możliwościami.

Jako włącznik, przełącznik może być dowolny (kontakt), który będzie zwierał wejście sterownika.

Podstawowe parametry:

Do 6 punktów świetlnych (może być np. 5 czy 4) zbudowanych z oczek LED (żarówki, taśmy itp. 12V)

Zasilanie 12V. Obciążalność do 0,5A na kanał. Pobór mocy przez sam sterownik to  tylko 0,25W.

Możliwe regulacje:

1. Regulacja szybkości zapalania

2. Regulacja szybkości gaszenia

3. Regulacja nierównomierności (nieliniowości) zapalania i gaszenia


Zdjęcie z opisem podłączania:

Czterokanałowy uniwersalny sterownik efektownego włączania oświetlenia taśm i "żarówek" LED

Filmiki poglądowe dla 4 sekcji LED:

Wolniejsze zapalanie...

Szybsze zapalanie...

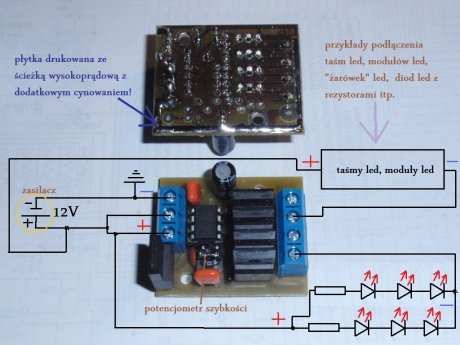

Przykładowy filmik pokazujący działanie sterownika (w formacie divx, 2MB):

pobierz filmik

Zasilanie układu dla taśm i żarówek LED powinno odbywać się przy użyciu napięcia 12V DC.




OPIS STEROWNIKA:

Sterownik zaprojektowany szczególnie dla taśm i żarówek diod LED do efektownego rozświetlania. W typowym zastosowaniu LED jest podłączane do zasilanie 12V i włączając zasilacz od razu zapalają się diody LED. Sterownik ten powoduje, że punkty świetlne nie będą od razu się zapalały a płynnie a w dodatku sekwencyjnie. W tej wersji sterownika dostępne są 4 kanały. Mając zainstalowane żarówki LED w oświetleniu łączy się ten sterownik między zasilaczem 12V a żarówkami LED w sposób pokazany na zdjęciu. Nie trzeba zmieniać instniejącej instalacji zasilania LED 12V a jedynie w prosty sposób podłączyć sterownik w istniejący tor.

Zapalnie skokowe diod led nie jest oczywiście wadą. Ale stosując taki sterownik urozmaica się "życie" poprzez efektowne zapalanie płynno sekwencyjne. Dodatkowym atutem jest to, że przy skokowym zapalaniu na maksymalną moc oczy dostają duża moc świetlną i muszą szybko się przymrużać itp. Nie jest to przyjemny efekt idą np. w nocy do pomieszczenia itp. Ale używając tego sterownika można uniknąć tej nieprzyjemności. Sterownik ma potencjometr do ustawiania szybkości rozjaśniania i można ustawić wedle osobistych predyspozycji.

W sprzedawanej wersji obciążalność na jeden kanał wynosi 1A. Do jednego kanału można podłączyć do 12W mocy przy napięciu 12V. Dla żarówek 12V i mocy 3W (3x1W) można podłączyć 4 żarówki na jeden kanał co daje 16 żarówek dla 4 kanałów (maksymalnie 4 na jeden kanał).

Dla taśm led o mocy np. 5W na 1 metr bieżący przy napięciu 12V można podłączyć ok. 2,5m taśmy LED na jeden kanał i do 10m na cały sterownik (maksymalnie 2,5m na jeden kanał).

Istnieje również wersja dostępna o obciążalności do 3A na kanał i wtedy żarówek o mocy 3W można podłączyć 12 sztuk na jeden kanał a taśmy o mocy 5W dla napięcia 12V długości do ok. 7m.

Przy innych mocach żarówek i innych mocach taśm należy odpowiendio przeliczyć ile można podłączyć. W razie problemów służę pomocą techniczną.

PODSUMOWANIE:

- małe wymiary (3,5cm na 4cm na 2,2cm)

- zwarta budowa

- praca sterownika podzielona 4 kanały (sekcje)

- regulacja szybkości efektów

- obciążalność do 1A lub do 2A i 3A na kanał. Wersje 2A i 3A na kanał wystawione na innych aukcjach.

- dobry stosunek ceny do możliwości

- diody, taśmy led, żarówki led można łączyć ze sterownikiem nawet na kilkunastometrowych przewodach

- do sterownika można podłączyć same diody (z rezystorami), taśmy LED, modyły LED, listwy LED itp.

- brak przycisków itp. Sterownaie jest automatyczne podczas włączenia zasilania

Sterownik jedno przyciskowy regulacji jasności diod, taśm LED 12V z funkcją włącznika - wyłącznika (ON/OFF)

Sterownik diod LED, taśm, żarówek, modułów led 12V na jeden przycisk zwierny ( np. dzwonkowy). Przy użyciu jednego przycisku zarówno reguluje się żądaną jasność jak i włączy wyłącza świecenie diod, taśm led itp. Typowe włączniki, wyłączniki diod led z regulacją jasności mają przyciski i potencjometry, przyciski i impulsatory, przyciski na piloty itp. Przycisków jest przynajmniej trzy lub więcej (rzadziej dwa). W prezentowanym sterowniku całość (czyli regulacja jasności jak i włączanie czy wyłączanie) jest realizowana przy użyciu tylko jednego przycisku. Zaletą takiego rozwiązania jest prostota montażu i estetyczność (tylko jeden ładny przycisk). Małą wadą to trochę dłuższe ustawianie jasności. Do zalet prezentowanego sterownika jest również płynne (łagodne) włączanie i wyłączanie. Ta funkcję rzadko posiadają inne włączniki, wyłączniki źródeł światła LED.



Opis sterownika

Do sterownika należy podłączyć zasilanie 12V DC. Do wyjścia diody LED, paski, taśmy LED, moduły LED itp. na 12V. Do wejścia dowolny przycisk zwierny chwilowy np dzwonkowy. Krótkie naciśnięcie (i puszczenie szybkie) przycisku powoduje włączanie lub wyłączanie (ON/OFF) świecenia. Zarówno włączanie jak i wyłączanie jest płynne i trwa kilka sekund w pełnym zakresie. Regulacją jasności (ustawianie żądanej wartości z przedziału 0-100%) następuje poprzez naciśnięcie i przytrzymanie przycisku. Po chwili (czas ten jest regulowany dwoma zworkami) następuje rozjaśnianie, a jak już dojdzie do maksimum do ściemnianie diod LED. Jeżeli już uzyskamy żądaną jasność to puszczamy przycisk. Dana nastawa jasności jest zapamiętywana w pamięci i nawet po zaniku zasilania jest ona nadal pamiętana. Zworką trybu ściemniania i rozjaśniania ustawia się rodzaj algorytmu ustawiania jasności. To znaczy jeden algorytm to jeżeli poprzednio było rozjaśnianie to następnie również będzie rozjaśnianie. Drugi natomiast to jeżeli poprzednio było ściemnianie (przy ustawianiu) to następne będzie rozjaśnianie. Wybór algorytmu tylko dla ustawiania jasności. Bo przy funkcji ON/OFF oczywiście będzie się rozjaśniało do ustawionej jasności lub ściemniało do zera w zależności co było aktualnie.

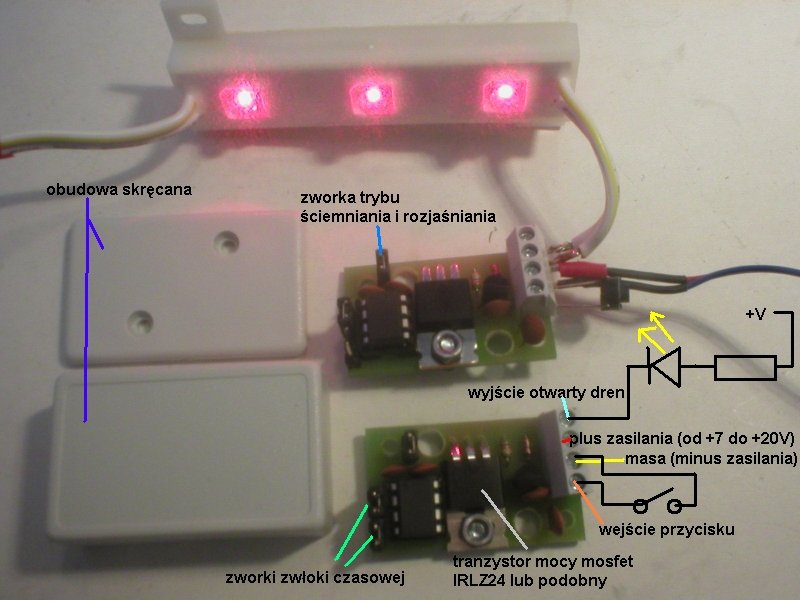

Zdjęcie oraz filmik prezentacyjny

Filmiki obrazujący działanie sterownika bicia serca  w formacie .avi do pobrania poniżyej:

FILMIK 1

Kliknij zdjęcie, aby powiększyć.

Podsumowanie

• duża obciążalność do 1A na kanał (opcjonalnie do 3A na kanał na innej aukcji).
• prosty, toporny, skuteczny w działaniu, prosty w montażu
• zasilanie 12V
• zworka trybu ściemniania - rozjaśniania (kierunek poprzedni lub zanegowany)
• 4 kombinacje czasu zwłoki
• możliwość podłączenia diod LED, taśm LED, modułów LED itp. 12V
