Woltomierze wielokanałowe do
pomiaru napięć urządzeń, stanów, procesów.
Pomiar napięcia cel baterii, akumulatorów w monitoringu i
diagnostyce. Pomiary napięć można przesyłać do drugiego sterownika
przewodowo po RS485 na odległość do kilkuset metrów oraz
bezprzewodowo po wifi w wolnym paśmie 2,4GHz. Funkcje
alarmów od
przekroczenia progu napięcia mogą służyć w diagnostyce
procesów,
układów, stanu naładowania cel akumulatorów i
baterii.
Alarmowanie może być poprzez miganie na ekranie LCD jak i alarm
dźwiękowy buzera w sterowniku.
Opcjonalnie
możliwość
wysyłania pomiarów na tablet lub telefon z
androidem.
W
przypadku opcji na androida tabletu lub telefonu wymagana jest
przejściówka RS485/ethernet lub RS485/WIFI. Z jednej strony
przejściówki od strony RS485 podłączany jest sterownik
pomiaru napięcia. Z drugiej strony skrętką ethernetową do routera sieci
domowej lub firmowej. Mając router sieci domowej czy firmowej z funkcją
bezprzewodową WIFI można odbierać pomiary napięć na tablecie czy
telefonie z systemem android. Dokonując odpowiedniego przekierowania
portów i IP w routerze można mieć podgląd na pomiary z
każdego
punktu na świecie gdzie jest tylko dostęp do internetu.
Sam

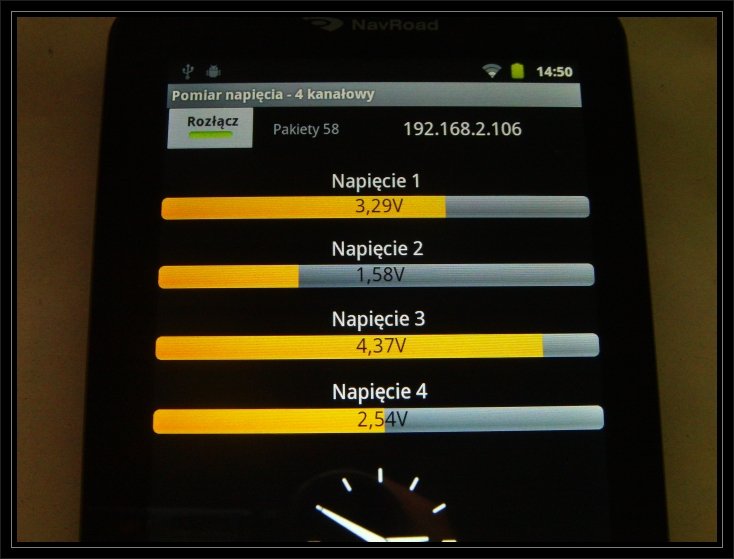

programik pokazujący 4 lub pomiarów napięcia na androida
jest darmowy.
Instalacja programu na androida w tablecie czy telefonie jest prosta i
wymaga pobranie pliku instalacyjnego ze strony oraz zaistalowanie na
tablecie czy telefonie. Proste modifykacje programu na androida

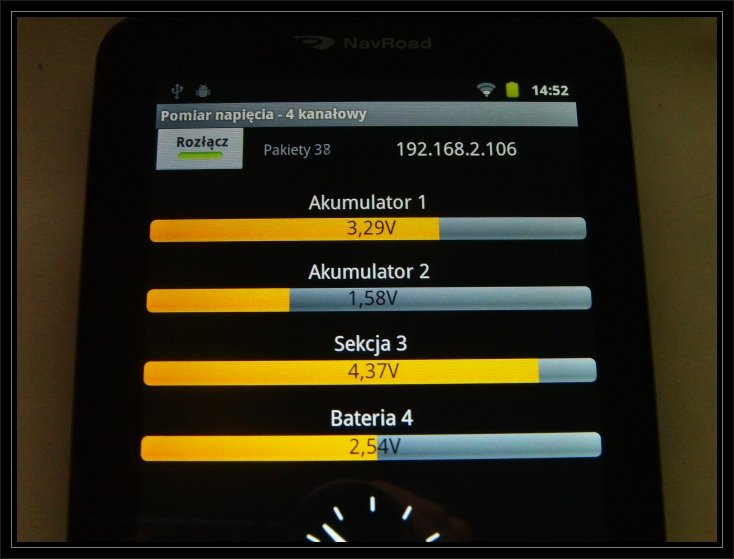

bezpłatne. W programie można dowolnie nazywać pomiary i są one
pamiętane. Dodatkowo adres IP przejściówki jest
również
pamiętany i nie ma potrzeby za każdym razem wpisywać na nowe.
Aby mieć podgląd
pomiarów napięć potrzebne są:
1. Sterownik
pomiaru napięć (4 lub 8 kanałowy) w wersji z RS485 w opcją na androida.
2. Przejściówka
RS485/ethernet lub wifi z obdługą protokołu TCP/IP.
3. Sieć domową lub firmową z wifi
(router wifi).
4. Tablet lub telefon z
androidem.
5. Darmowy prosty programik na
system android do wizualizacji 4 lub 8 pomiarów napięć
Tablety
i telefony z systemem android są coraz bardziej popularne i coraz
więcej użytkowników stara się praktycznie z nich korzystać.
Tablet czy telefon z androidem można już kupić poniżej 200zł.
Oczywiście po takim tablecie czy telefonie nie można za wiele wymagać,
ale do niektórych celów i takie tańsze w
zupełności wystarczą. Coraz więcej gospodarstw domowych czy firm
posiada również domową sięć bezprzewodową wifi. Mając
tablety i telefony z systemem android można w powodzeniem je
wykorzystywać do podglądu, monitoringu, wizualizacji
pomiarów elektrycznych i nieelektrycznych. Jednym z
zastosowań jest pomiar napięć do 4 lub 8 kanałów oraz
wysyłanie ich poprzez domową lub firmową sieć wifi do tabletu czy
telefonu z androidem. Sterownik pomiarów może być gdzieś w
piwnicy, korytarzu, strychu, pomieszczeniach gospodarczych, magazynach,
na zewnętrz itp. i podłączony do sieci wifi przesyła pomiary na tablet
lub telefon z androidem. Programik w tablecie można włączyć oraz
poprzez połączenie się przez sieć ze sterownikiem odbierać pomiary
napięć. W razie potrzeb jest to często wygodne rozwiązanie na miarę
szybko rozwijających się systemów inteligentnych
pomiarów. Jeżeli szybko jest potrzeba to przy użyciu
telefonu czy tabletu z systemem android można sprawdzić napięcia czy to
akumulatorów, baterii, cel, napięć urządzeń,
stanów pracy układów itd. Jest to nowoczesne i
wygodne rozwiązanie stosując tablety i telefony z androidem.
Zamówienia: biuro@nowoster.pl lub
gg 1518837.
Aktualnie w ofercie 8 kanałowy woltomierz. Pomiar napięcia
jest w zakresie 0,00-5,00V z rozdzielczością do dwóch miejsc

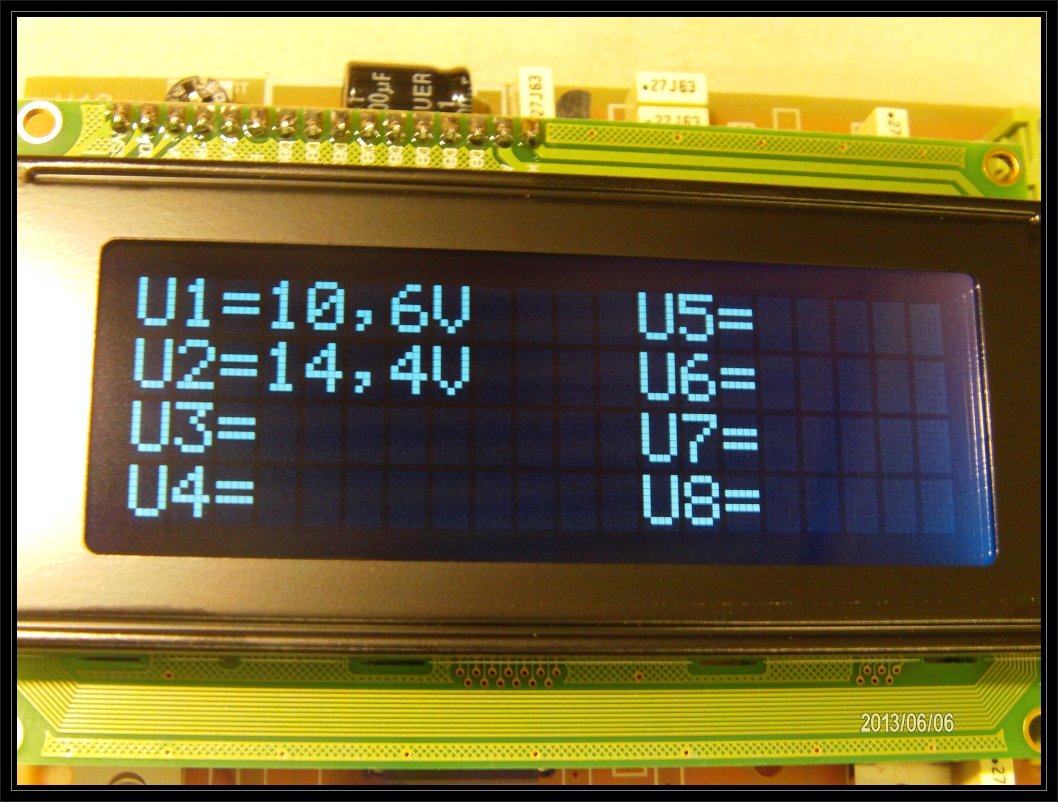

po przecinku. Pomiary są widoczne na dużym wyświetlaczu LCD 4 linie na
20 znaków z niebieskim tłem. Do wyboru wersja jedno ekranowa
(wszystkie pomiary na jednym ekranie od 1 do 8, ponumerowane od U1 do

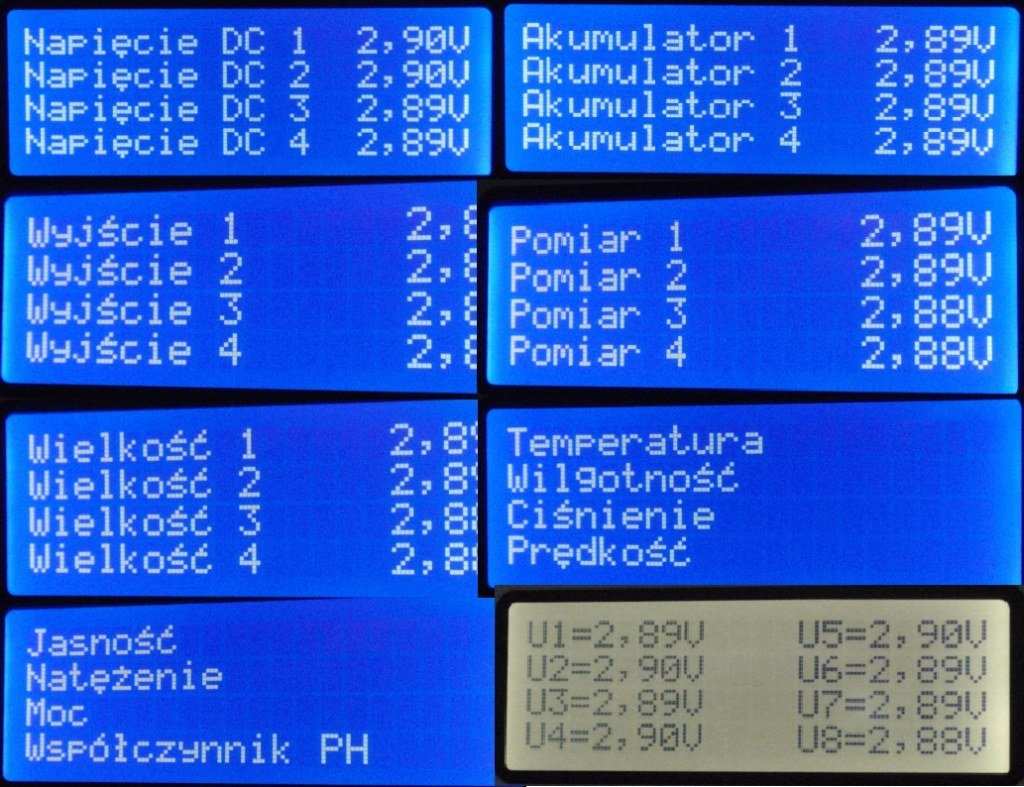

U8) i dwuekranowa z dowolnymi napisami do 14 znaków (ekrany
zmieniają się automatycznie co ok. 4s).
Do sterownika należy podłączyć zasilanie 12V DC. Do wejść należy
podłączyć napięcia DC do 5V.
Na życzenie zakres napięć mierzonych może być zwiększony np. do 10V,
12V, 15V, 20V,48V, 55V.

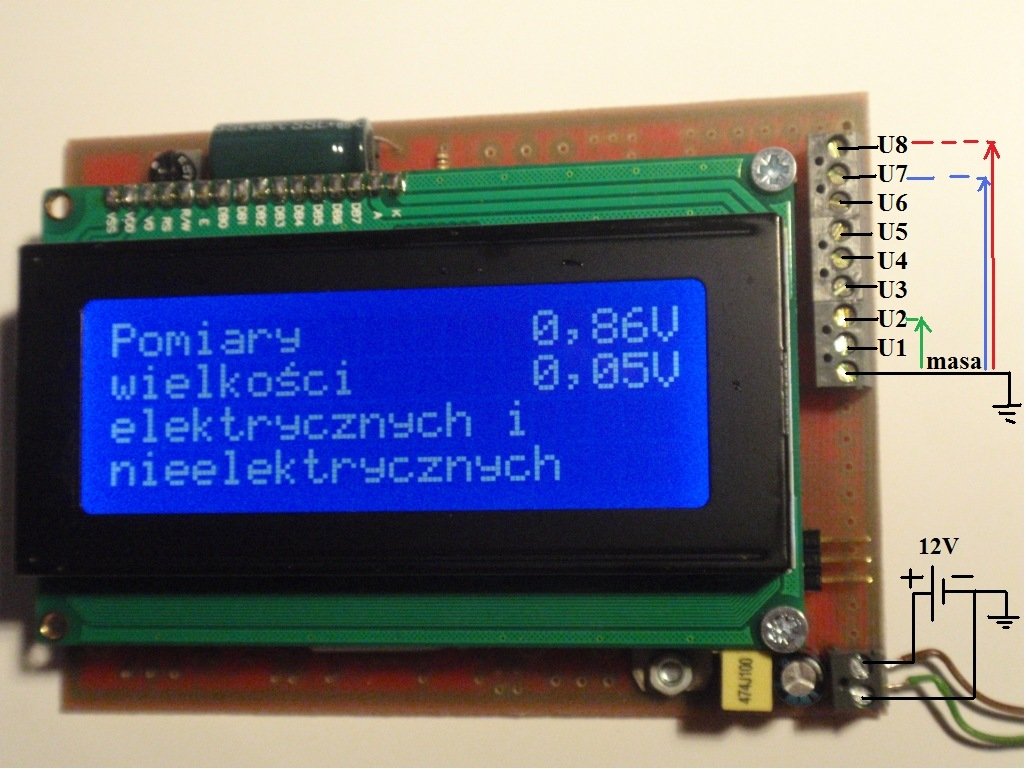

Uniwersalny 8 kanałowy woltomierz Napięć z pomiarami LCD
różnicowymi do monitoringu cel baterii i
akumulatorów.
Aktualnie w ofercie 8 kanałowy woltomierz. Pomiar napięcia
jest w zakresie 0-55V sumarycznie wszystkich cel baterii szeregowo z
rozdzielczością do jednego miejsca po przecinku. Pomiary są widoczne na
dużym wyświetlaczu LCD 4 linie na 20 znaków. Sterownik
mierzy napięcia sumaryczne cel baterii, akumulatorów ale
pokazuje na wyświetlaczu LCD napięcie danej celi (baterii akumulatora).
Przykładowo jeżeli do pomiaru jest 8 akumulatorów 6V
połączonych szeregowo to sumaryczne napięcie wynosi 48V. Sterownik
mierzy napięcia na danych celach względem punktu wspólnego
masy, ale od razu odejmuje napięcie celi mierzonej od napięcia celi
poprzedniej i w ten sposób uzyskuje się dokładne napięcie
danej celi baterii czy akumulatorów. Dla przykładu
akumulatorów 6V pierwsze napięcie podawane na wejście jest
6V, następne 12V, kolejne 18V itd. Sumarycznie dla tej wersji nie można
przekroczyć 55V.
Dodatkowo sterownik ma funkcję alarmu dolnego napięcia. Jeżeli
dana cela baterii czy akumulatora będzie nadmiernie wyeksploatowana to
napięcie na niej będzie niższe niż zakładane, że powinno być dla celi.
Ustawiając próg alarmowy napięcia dla cel na poziomie 4V dla
naszego przykładu akumulatorów 6 woltowych. Jeżeli napięcie
celi spadnie poniżej 4V to włączy się alarm dźwiękowy oraz pomiar
będzie migać naprzemiennie z napisem ALARM.
Opis sterownika
Do sterownika należy podłączyć zasilanie w zakresie 8-20V.
Zasilanie to może być użyte z dowolnej celi tak aby tylko nie
przekroczyć maksymalnego napięcia. Dla akumulatorów
przykładowo 6 woltowych napięcie zasilania sterownika można brać z 2
lub 3 celi (12 lub 18V). Oczywiście podczas użytkowania baterii czy
akumulatorów napięcie będzie spadało, ale przykładowo 12V
nie spadnie poniżej 8V. Jeżeli istnieje takie ryzyko wtedy należy
zasilać sterownik z 3 celi napięciem 18V i już prawie na pewno z
normalnym użytkowaniu nie spadnie poniżej 8V.
Do wejść sterownika należy podłączyć napięcia cel baterii lub
akumulatorów według zdjęcia poglądowego.
Przyciskiem P1 wchodzi się do menu ustawień.
Przyciskiem P2 ustawia się parametry napięcia alarmu dolnego,
długości dźwięku alarmu w okresie czasu oraz jasność LCD.
Dodatkowo przyciskiem P2 w trakcie zadziałania alarmu
dźwiękowego wyłącza się alarm dźwiękowy. Alarm będzie tylko na ekranie
i już dźwiękowego nie będzie. Jeżeli natomiast przyjdzie alarm od innej
celi to ponownie włączy się alarm dźwiękowy. Naciśnięcie P2 wyłączy
alarm dźwiękowy jeżeli zaistnieje taka potrzeba (np. aby nie rozpraszał
użytkownika).
Przykładowe zastosowania
Monitoring i alarmowanie o zbyt niskim napięciu cel baterii,
akumulatorów w systemach zasilania i gromadzenia energii
elektrycznej prądu stałego. Mogą to być pojazdy elektryczne, samochody
elektryczne, wózki elektryczne. W pojazdach elektrycznych
zazwyczaj jest kilka akumulatorów. Używając prezentowanego
miernika napięć z funkcją alarmów można łatwo obserwować
stan akumulatorów i odpowiednio wcześniej doładowywać lub
wymieniać daną celę.
W systemach ładowania akumulatorów paneli
słonecznych. W przyczepach kempingowych czy łodziach również
spotyka się systemy baterii czy akumulatorów połączonych
szeregowo. W urządzeniach przenośnych zasilanych z baterii i
akumulatorów również taki sterownik z alarmami
może mieć zastosowanie.

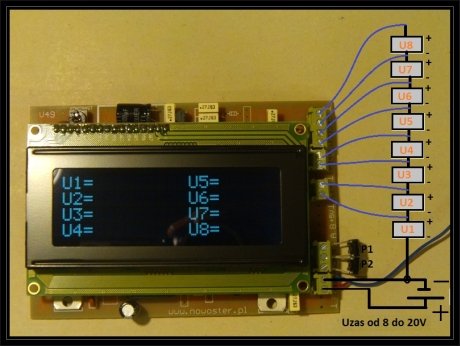

Zdjęcie z opisem
podłączania
Kliknij zdjęcie, aby powiększyć.
FILMIKI
DEMO:
filmik1
filmik2

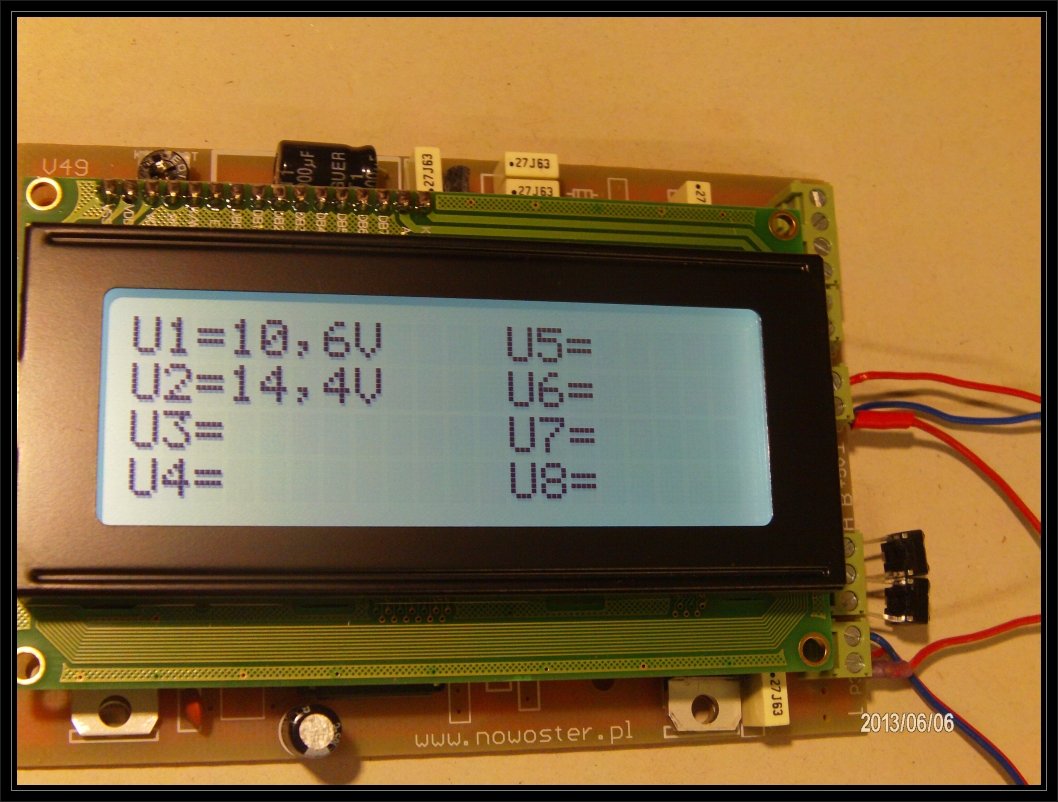

Standardowo wysyłana wersja z czarnym tłem LCD.

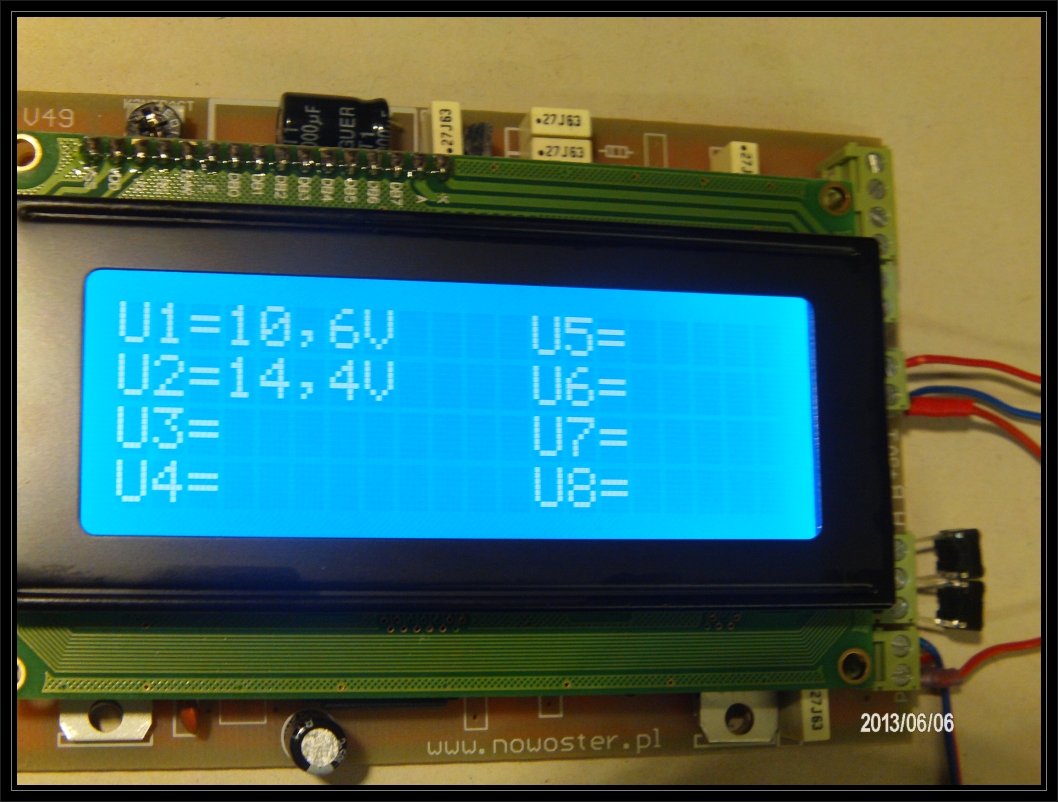

Na życzenie wersja z niebieskim tłem LCD
lub szarym
Opcjonalnie wysyłanie pomiarów na androida:
Podsumowanie
Główne zalety sterownika:
- 8 kanałów pomiaru napięcia
różnicowego. Maksymalne napięcie sumaryczne do 55V na
wszystkich celach baterii, akumulatorów szeregowo.
- zasilanie napięciem stałym w przedziale od 8 do 20V.
Zasilanie może być z celi.
- pobór prądu przez sam sterownik w zakresie
20-50mA (w zależności od ustawionej jasności LCD. Sterownik pod tym
względem jest bardzo energooszczędny.
- pomiary widoczne na dużym czytelnym wyświetlaczu LCD z
czarnym LCD (do wyboru na życzenie bez dopłaty szary lub niebieski LCD
- ustawiany próg alarmowy napięcia dolnego w
zakresie od 2 do 15V ze skokiem co 0,1V. Alarm na ekranie LCD oraz
dźwiękowy buzzera.
- pomiary do 8 cel. Nie wszystkie wejścia muszą być
wykorzystane. Jeżeli mamy baterie lub akumulatory 4 czy 6 cel to
pozostałe wejścia nie podłączamy i sterownik wykrywa brak
napięcia i pomiary nie są pokazywane.
- Opcja wyłączenia dźwięku w trakcie zadziałania alarmu.
- regulacja jasności LCD
- opcjonalnie obudowa z frontem
